真空過濾機工作原理

真空過濾機工作原理圖片解釋?zhuān)?/strong>

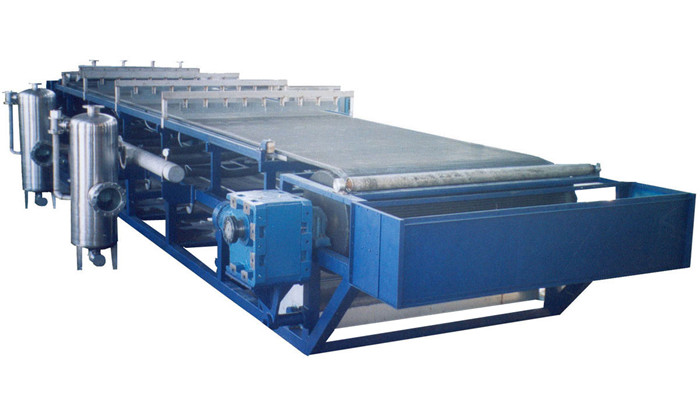

真空過濾機以濾布為過濾介質，是充分利用物料重力和真空吸力實現固液分離的高效分離設備，采用整體的環形橡膠帶作為真空室環形膠帶由電機拖動連續運行，濾布鋪敷在膠帶上與之同步運行，膠帶與真空滑臺，上環形摩擦帶接觸并形成水密封，料漿由布料器均勻地布在濾布上。當真空室接通真空系統時，在膠帶上形成真空抽濾區，濾液穿過濾布經膠帶上的橫溝槽匯總并由小孔進入真空室，固體顆粒被截留在濾布上形成濾餅，進入真空室的液體經汽水分離器排出，隨著橡膠帶的移動已形成濾餅依次進入濾餅洗滌區和洗干區，最后濾布與膠帶分開，在卸料軸處將濾餅卸出，卸出濾餅的濾布經清洗獲得再生，在經過一組支撐軸和糾偏裝置后重新進入過濾區，開始進入新一過濾區。

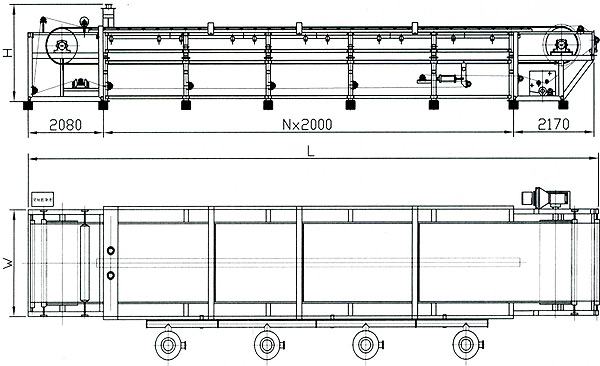

真空過濾機構造：
真空過濾機主機由橡膠濾帶、真空箱、驅動輥、從動輥、進料槽、濾布調偏設備、濾布張緊設備、驅動設備、洗刷設備和機架等部件構成。
真空過濾機產品特性
1. 能夠接連完結喂料過濾、濾餅洗刷、吸干、卸料、濾布再生等技能操作。
2. 過濾母液和各段濾餅洗刷液能夠分段收集，并可完成平流和逆流洗刷。
3. 全體構造模塊化規劃，可靈活拼裝，便于運送和裝置。
4. 控制系統可應用DCS技能，可完成現場和長途主動控制。
5. 選用環形橡膠過濾帶，抗拉強度大，運用壽命長。
6. 膠帶支持運用高分子合金輥，運轉阻力小，功耗小。
7. 濾液主動排放設備，合適各種工況條件運用。

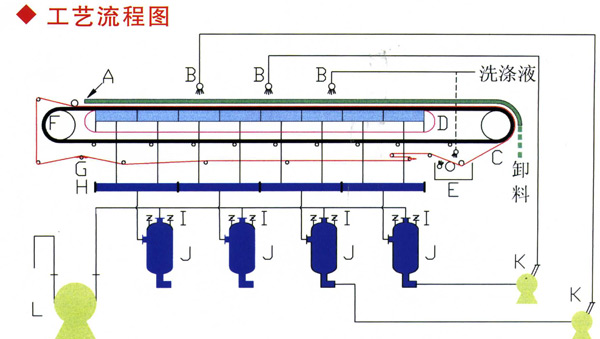

真空過濾機工作流程圖：

A、加料設備　Ｂ、洗刷設備　Ｃ、濾布　Ｄ、摩擦帶　Ｅ、清潔設備　Ｆ、橡膠帶

Ｇ、糾偏設備　Ｈ、濾液設備　Ｉ、切換閥　Ｊ、排液分離器　Ｋ、洗刷泵　Ｌ、真空泵
